什么是雙向液壓缸？讓您一看就明白

發布時間：2021-04-06 11:00:17 瀏覽次數：131306

經常有客人說，我需要的是雙向液壓缸，那么作為液壓油缸銷售顧問，會追問，您指的是雙作用液壓缸還是雙出桿液壓缸？

雙作用液壓缸就是活塞桿伸出、縮回都靠液壓。

雙出桿液壓缸指的是活塞桿可從液壓缸的兩端伸出和縮回。

這是不同的2個概念。咱們今天就來詳細講解雙作用液壓缸和雙出桿液壓缸的區別。

1.雙作用缸

根據作用狀況和結構，液壓缸可以分為雙作用缸和單作用缸，分別有單活塞桿和雙活塞桿兩種類型。

所謂雙作用缸，指的是，活塞可以靠兩側的壓力油，雙向克服負載力推出和拉回。簡單來說，就是兩腔都充滿油液，兩個方向的運動都需靠油壓驅動。

(1)單活塞桿缸

單活塞桿缸只有一側有活塞桿伸出。因為兩腔的有效作用面積不同，常稱為差動缸。應用極廣，占到所有實際應用的液壓執行器的 85% 以上。

單活塞桿的雙作用油缸

(2)雙活塞桿缸

雙活塞桿缸，指的是，活塞兩側都有活塞桿伸出。一般兩桿直徑相同，因此，活塞兩側的有效作用面積相同。

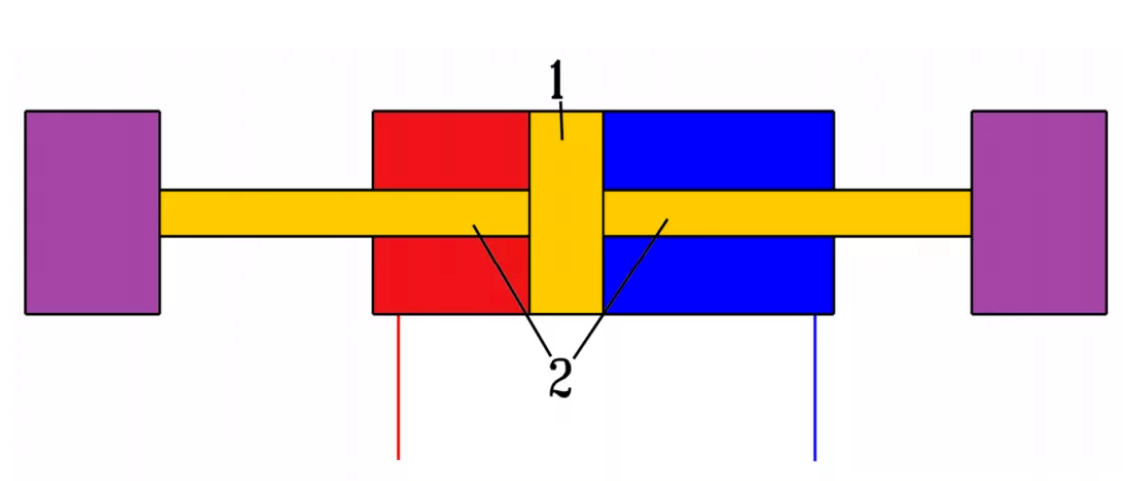

雙活塞桿液壓缸

1一活塞 2一活塞桿

雙活塞桿的雙作用缸

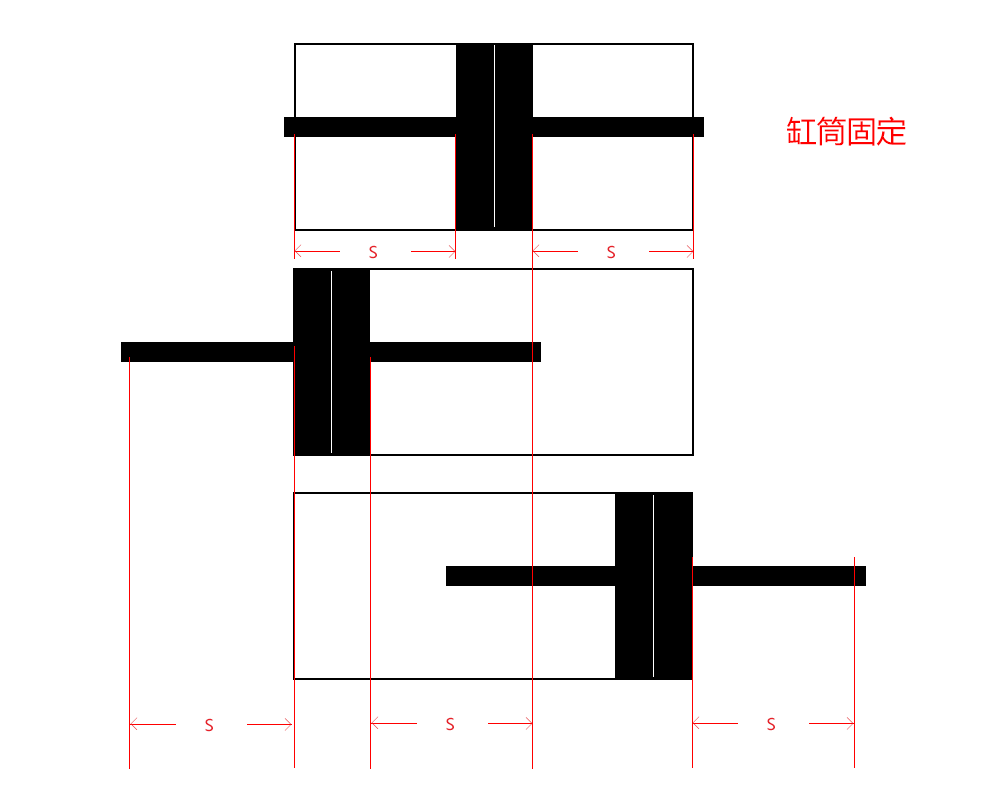

雙活塞桿缸即雙出桿液壓缸，如果缸體固定，活塞桿和工作臺相連接，則液壓缸的往復運動范圍是其有效行程的三倍（如下圖）。

雙出桿活塞液壓缸行程示意圖 1 ——圖片來源：holly

如果活塞桿固定，缸體和工作臺相連，則運動范圍為有效行程的二倍（如下圖）。

畫板 1.png

雙出桿活塞液壓缸行程示意圖 2 ——圖片來源：holly

2.單作用缸

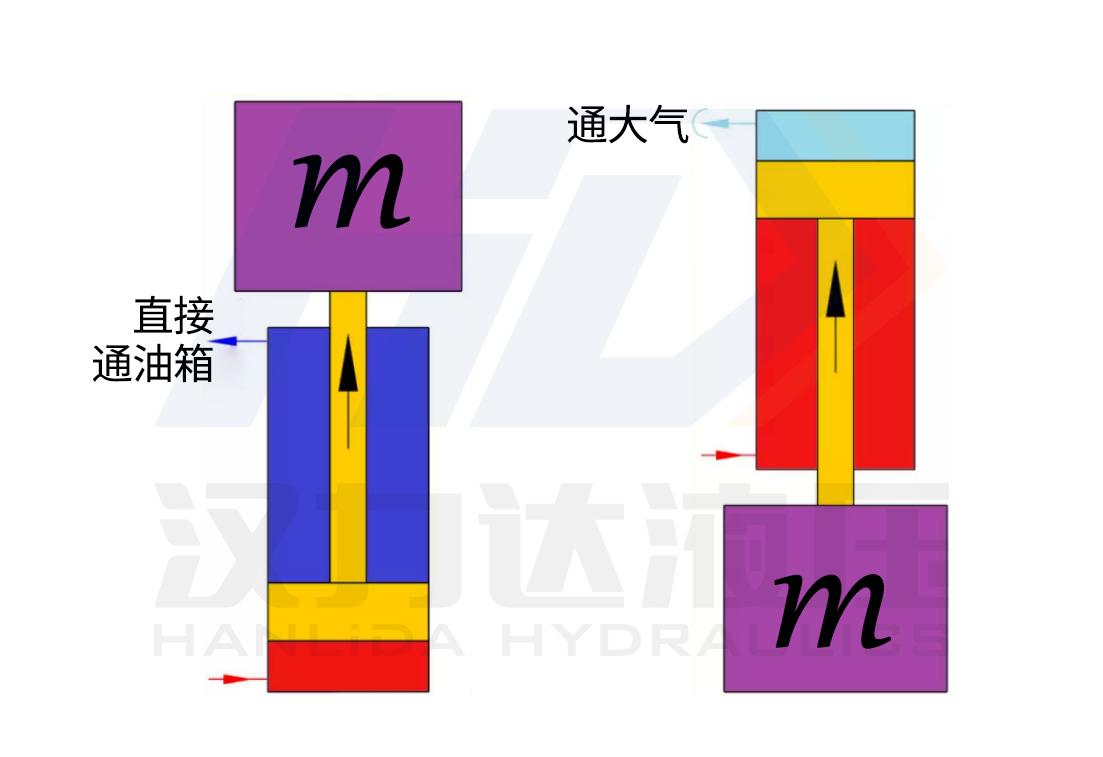

單作用缸用在負載力方向固定不變的場合，活塞僅一側需通壓力油，另一側可以通油箱或大氣，下降靠負載力。

也就是說單作用缸其中一個方向的運動靠油壓驅動，返回則通過自重、彈簧等外力實現。

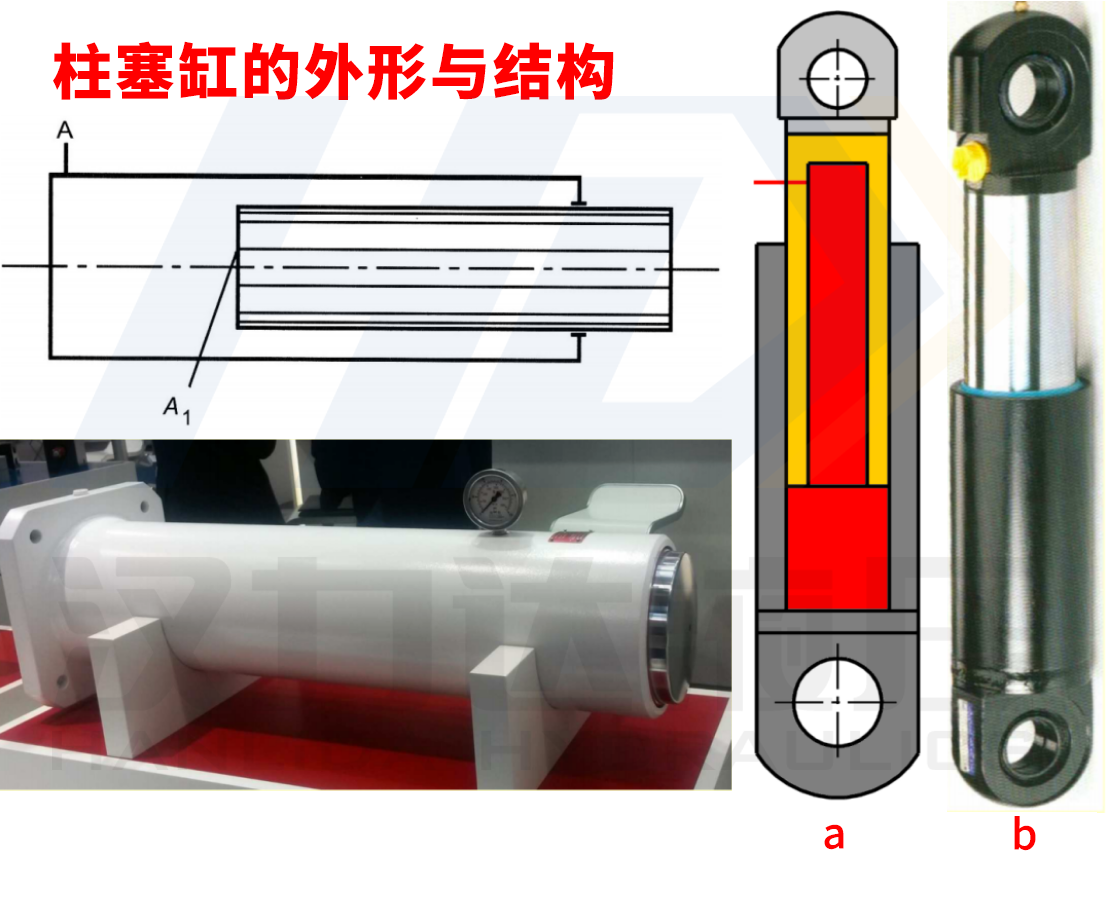

柱塞缸是單作用缸中的一種。活塞桿，也稱為柱塞，與缸內筒一樣粗細。無活塞。只能主動伸出。縮回靠外力。

柱塞也可以是一根一端封閉的厚壁管(見上圖a)，以減少重量。

柱塞缸這類單桿的單作用缸比較常見，而雙桿的單作用缸則較為罕見。

3.多級缸

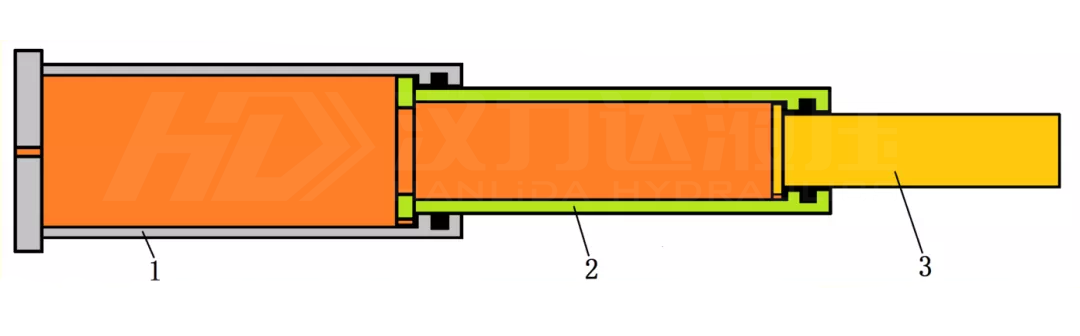

單作用多級缸，總是粗的一級先伸出，細的一級先縮回。

作用面積突變 ? 壓力突變

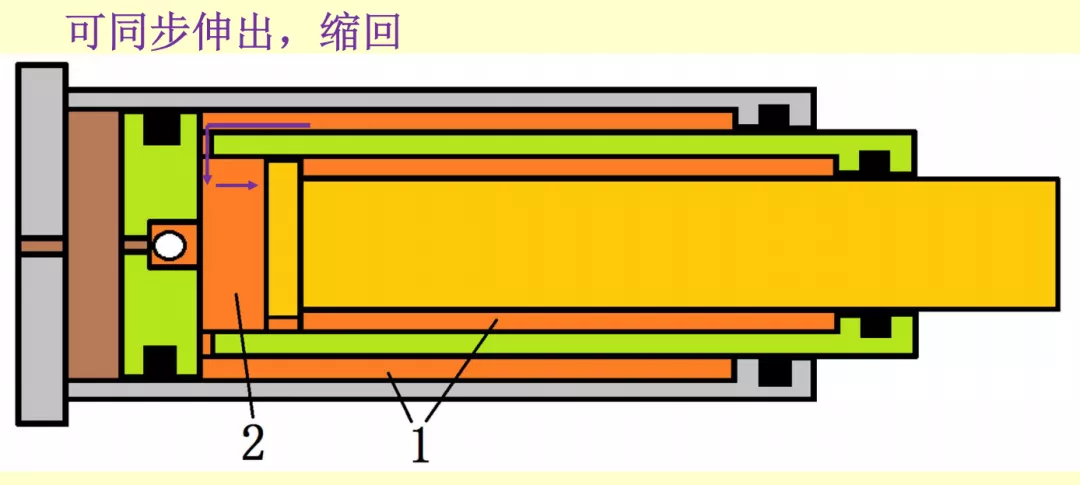

也可同步伸出，縮回。

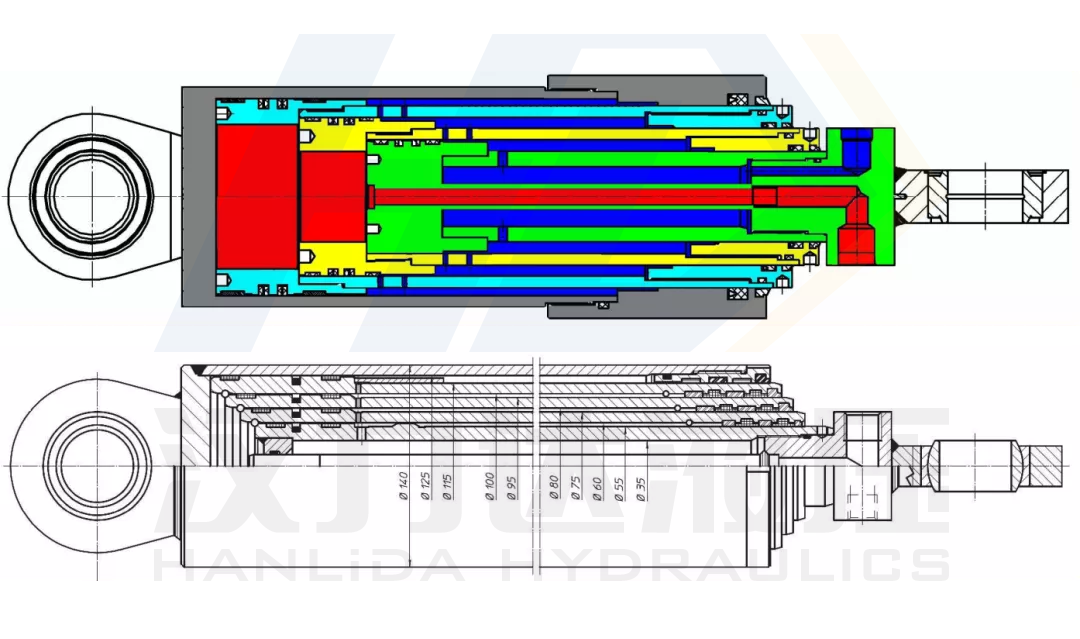

雙作用多級缸，伸出和縮回都靠液壓。


4.總結

總結一下，雙（出）活塞桿缸可以是雙作用缸，也可以是單作用杠，其中雙桿雙作用缸較為常見，雙桿單作用缸較為罕見。

就雙作用缸而言，單桿雙作用缸最為普遍，占 85% 以上！

另外，多級缸中不論單作用還是雙作用，均不存在雙出頭的液壓缸。

單桿液壓缸主要是雙向運動，而雙桿液壓缸主要是等速的往復運動。

浙江漢達原創內容，轉載請說明來源。
